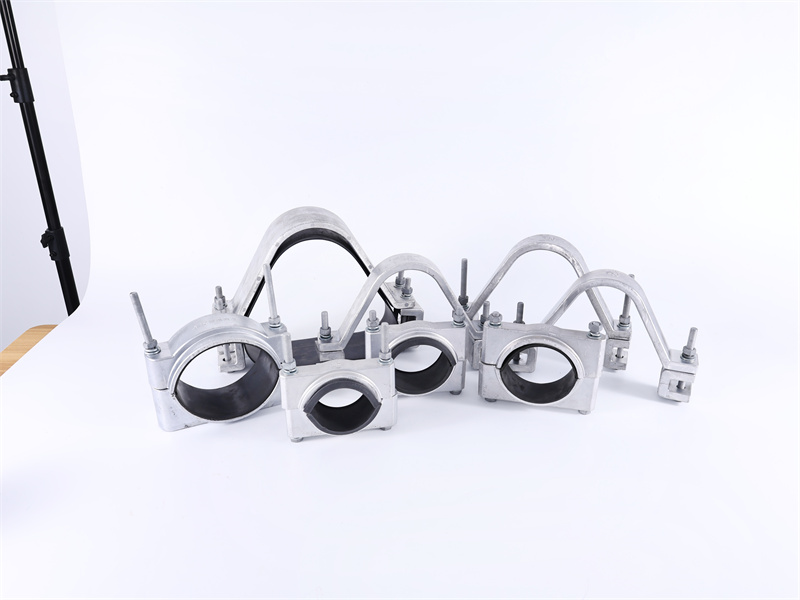

北京专用电缆夹R型系列
高压电缆固定夹
电缆固定夹具，又称电缆固定夹，是一种电缆敷设、安装后用来固定电缆，使用缆占有正确的位置，防止因外力或自重导致电缆产生移动的专用夹具。
通过电缆夹具的固定，确保敷设后的电缆排列整齐，不出现交叉排列现象，而且能够防止涡流损耗产生。是一种新型、美观实用的电缆固定佳品。
电缆固定夹已经广泛应用于楼宇分支电缆、阻燃电缆、耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压电缆及布线等的固定。部分情况下，电缆夹具可以完全代替电缆桥梁使用。

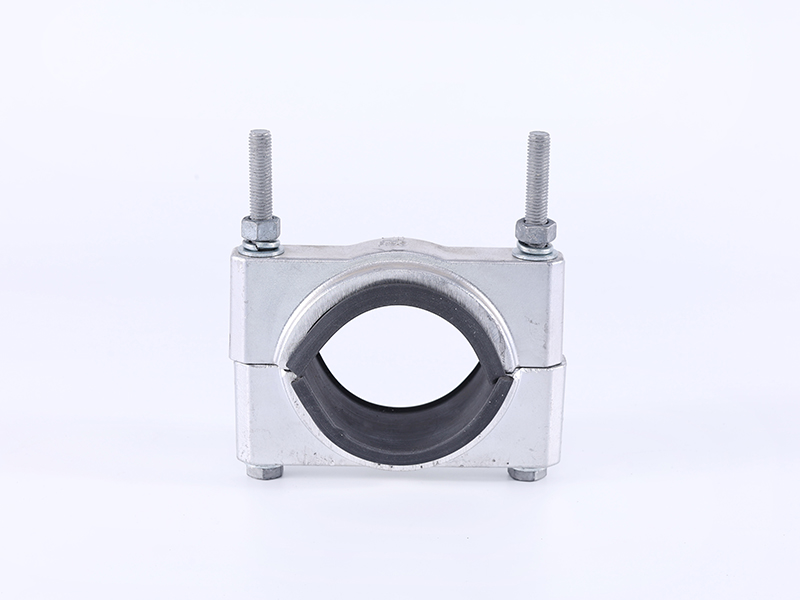

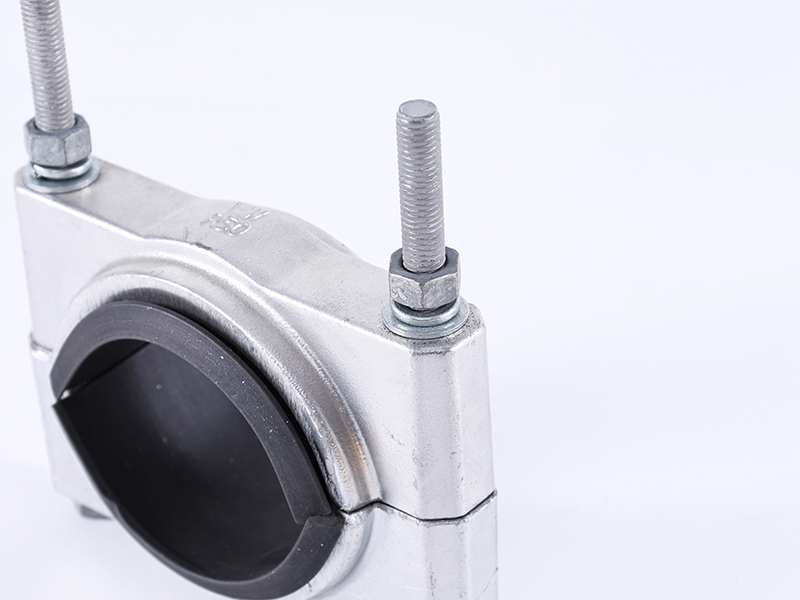

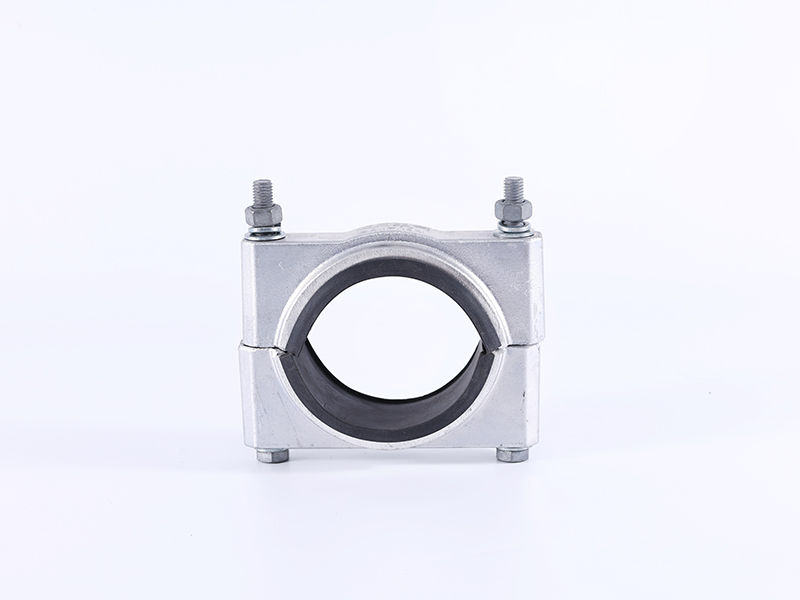

夹体具体采用高强度抗磁防腐铝合金为材料，内衬有橡胶垫，其夹紧机构采用螺杆加弹簧挠性固定，结构紧凑合理，安装方便灵活，被固定的电缆有橡胶垫包裹，不损伤电缆。固定夹具具有螺栓固定在电缆支架或桥架上。根据用户要求螺栓可以选用不锈钢螺栓或者热镀锌螺栓。
| 北京R型电缆固定夹选型表 | |||||
| 型号 | 适用电缆外径（mm) | 主要尺寸 | 螺栓 | ||
| L | L1 | W | |||
| R50-BJ单芯 | Φ85-100mm | 145 | 175 | 50 | 2-M12*180 |
| R50-BJ三芯 | Φ85-100mm | 290 | 320 | 50 | 2-M12*130 |
| R54-BJ单芯 | Φ90-108mm | 145 | 175 | 50 | 2-M12*180 |
| R54-BJ三芯 | Φ90-108mm | 290 | 320 | 50 | 2-M12*130 |
| R58-BJ单芯 | Φ100-116mm | 160 | 194 | 50 | 2-M12*200 |
| R58-BJ三芯 | Φ100-116mm | 297 | 329 | 50 | 2-M12*170 |

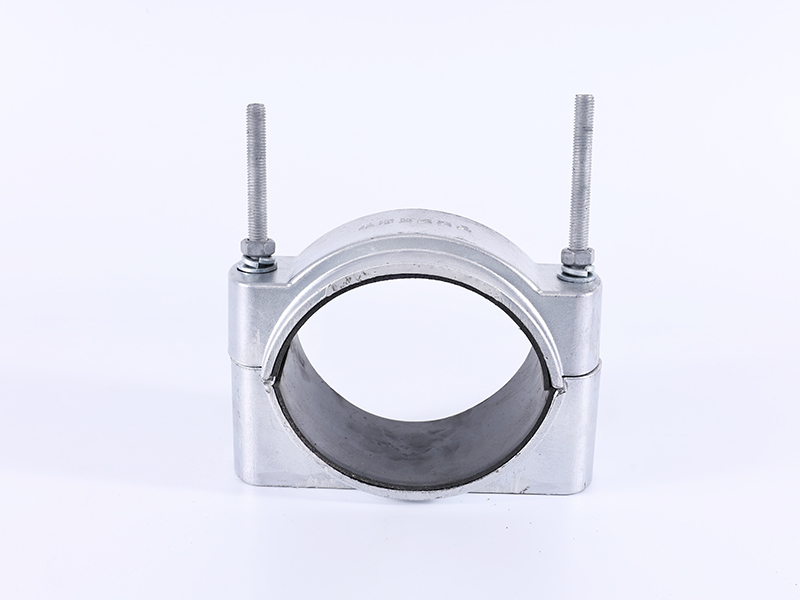

| R70-BJ单芯 | Φ140-160mm | 216 | 230 | 100 | 2-M16*220 |

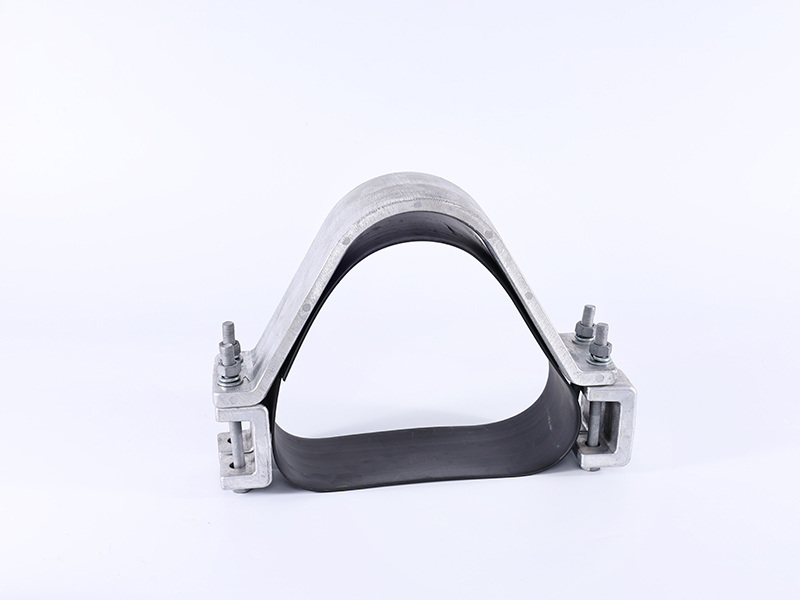

| R70-BJ三芯 | Φ125-140mm | 280-344 | 376 | 100 | 2-M12*140 |
